Trio-handleiding voor bediening op afstand

1. Wat is Trio?

Het Trio Remote-apparaat is een draadloze en compacte bedieningsoplossing die is ontworpen voor moeiteloze bediening. Het biedt intuïtieve toegang tot de belangrijkste functies, terwijl u uw handen aan het stuur kunt houden.

Specificatie	Waarde
Breedte	22 mm
Hoogte	43,9 mm
Gewicht	25 g
Compatibiliteit met stuurdiameter	22,2 mm (standaard)
Systeemcompatibiliteit	XS, M40

2. Functies en bedieningselementen

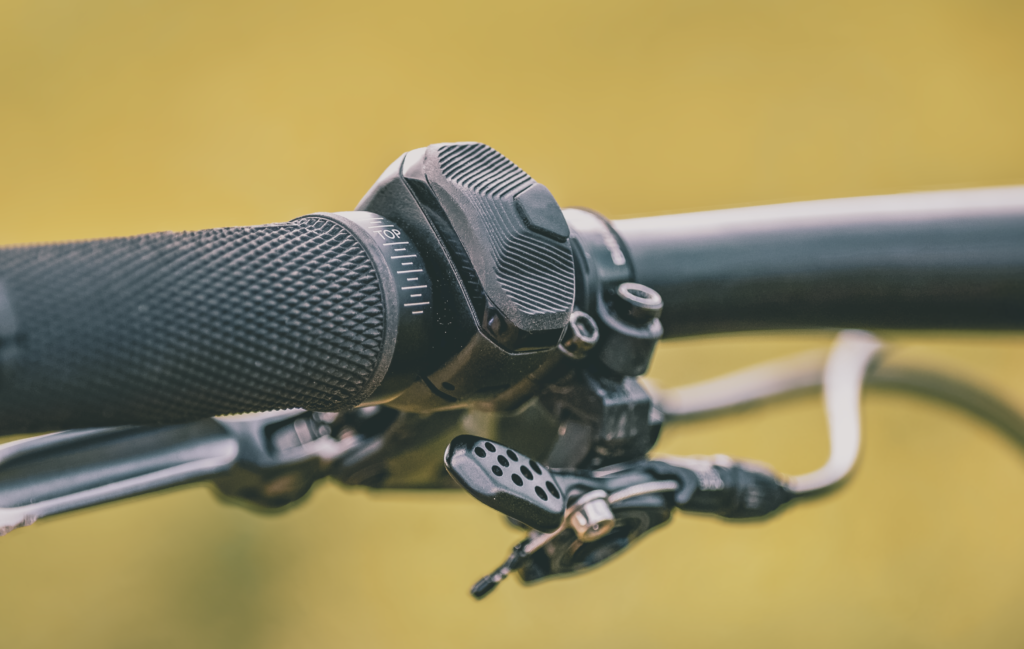

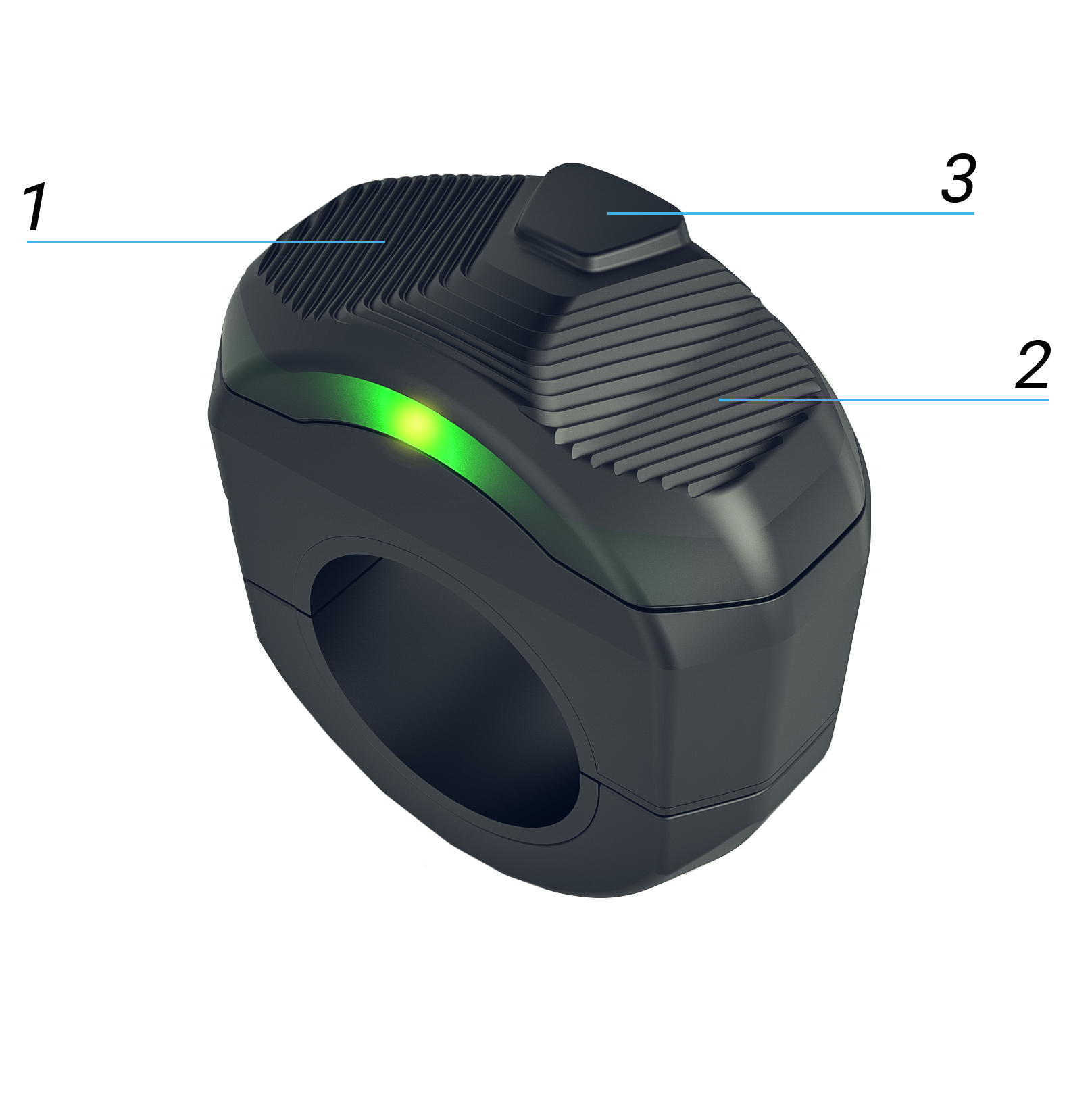

De Trio-controller wordt aangesloten op het eBike-systeem en maakt bediening van het systeem mogelijk. Deze wordt doorgaans aan de linkerkant van het stuur gemonteerd en is voorzien van drie knoppen.

Knop 1 (bovenste knop)

Kort indrukken: het ondersteuningsniveau verhogen.
Lang indrukken (>, 3 seconden): Verlichting in- of uitschakelen (indien ondersteund).

Knop 2 (onderste knop)

Kort indrukken: het ondersteuningsniveau verlagen.
Lang indrukken: de loopondersteuningsmodus activeren. Loslaten om de loopondersteuning uit te schakelen.

Knop 3 (middelste knop)

Kort indrukken: Schakelt tussen de schermweergaven op de Head Unit +.
Lang indrukken: De ritgegevens resetten.

Mededeling

Houd er rekening mee dat de posities en functies van de knoppen kunnen worden geconfigureerd door de fietsfabrikant en via de My SmartBike-app.

3. Batterij

Type batterij

CR1632-knoopcelbatterij.
Kan door de gebruiker worden vervangen.
Indien de Trio eerder is gekoppeld aan een Head Unit +, blijft deze koppeling behouden na het vervangen van de batterij.

LED-indicator

Laadniveau	LED-indicatie
Meer dan 80%	Witte knipperende LED bij aansluiting op de Head Unit +
50% - 79%	Groene knipperende LED bij aansluiting op de Head Unit +
20% - 49%	Oranje knipperende LED bij aansluiting op de Head Unit +
Minder dan 20 %	Rode knipperende LED bij aansluiting op de Head Unit +. Het wordt aanbevolen de batterij te vervangen.

Vervanging van de batterij

Verwijder de Trio van het stuur.
Verwijder de rubberen beschermkap.
Draai de schroef van het batterijvak los (Torx M1,6).
Maak het compartiment voorzichtig los.
Plaats de nieuwe CR1632-batterij.
Zorg ervoor dat de O-ring correct is geplaatst.
Zet het apparaat weer in elkaar.

Mededeling

Houd u altijd aan de maximale klemkracht om schade te voorkomen.

4. Veiligheid van batterijen

⚠

waarschuwing

Dit product bevat een knoopcelbatterij. Houd het buiten het bereik van kinderen. Knoopcelbatterijen kunnen bij inslikken ernstig letsel of de dood tot gevolg hebben.

Veiligheidsinstructies voor accu’s

Laad geen niet-oplaadbare batterijen op.
Gebruik geen oude en nieuwe batterijen door elkaar.
Gebruik geen batterijen van verschillende merken of typen door elkaar.
Prik geen gaten in batterijen en demonteer ze niet.
Stel batterijen niet bloot aan vuur of hoge temperaturen.
Vervang de batterij altijd door een CR1632-batterij.
Zorg ervoor dat de polariteit correct is (+/-).
Zorg ervoor dat het batterijvak goed is gesloten.

Waarschuwing betreffende de bedrijfstemperatuur

Laat batterijen op een warme dag niet in een auto achter.
Bewaar batterijen niet bij temperaturen onder het vriespunt.
Extreme temperaturen kunnen de levensduur en de veiligheid van de accu verminderen.

5. Koppelen en configureren

Configureren met de My SmartBike-app

Download de My SmartBike-app en volg de instructies op het scherm om de Trio te configureren met het eBike-systeem.

Eerste koppeling

Download en open de My SmartBike-app.
Houd knop 1 en knop 3 tegelijkertijd ongeveer 5 seconden ingedrukt.
Het Trio LED-lampje gaat blauw knipperen, wat aangeeft dat het apparaat zich in de koppelingsmodus bevindt.
Volg de instructies die in de app worden weergegeven.

6. Installatie

Klemmen

Open de Trio-klem om deze op het stuur te bevestigen.
Draai de klem vast met behulp van een zeskantbout M3x8 volgens DIN 912 en een inbussleutel.

Installatie	Specificatie
Diameter stuur	22,2 mm
Maximaal koppel	1 Nm

7. Onderhoud en verzorging van het product

Ga voor onderhoud en reserveonderdelen naar een erkende MAHLE SmartBike Systems-dealer.
Demonteer het product niet en breng er geen wijzigingen aan aan.
De onderdelen zijn waterdicht en geschikt voor normaal gebruik bij nat weer.
Dompel onderdelen niet opzettelijk onder in water.
Gebruik geen hogedrukreinigingsapparatuur.
Gebruik geen oplosmiddelen of verdunners.
Natuurlijke slijtage en veroudering vallen niet onder de garantie.

⚠

Waarschuwing

Het binnendringen van water kan tot storingen of corrosie leiden.

8. Recycling en afvalverwerking

Afvalverwerking van batterijen

Voer batterijen af in overeenstemming met de geldende nationale, regionale en lokale voorschriften.

⚠

Waarschuwing

Gooi batterijen nooit weg door ze te verbranden, te pletten, door te snijden of bloot te stellen aan extreme temperaturen. Dit kan een explosie veroorzaken.
